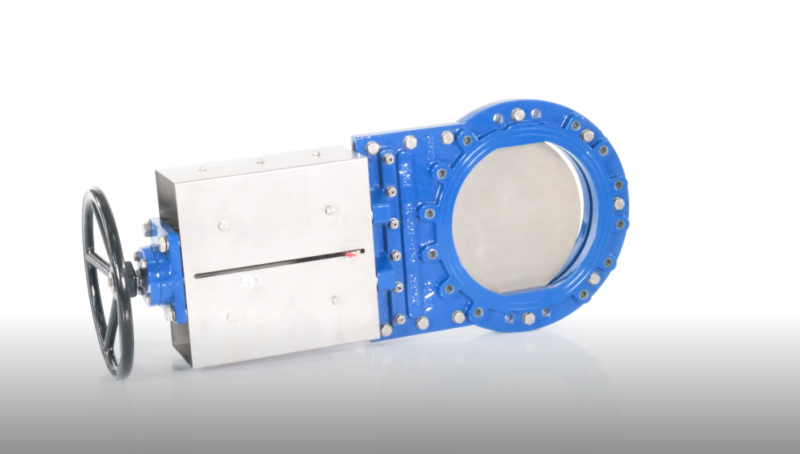

Задвижка шиберно-ножевая VAG ZETA DN 50..600

В наличии

Производитель: VAG
Материал: Высокопрочный чугун ВЧ-40 (GGG-40)
Гарантия: 10 лет
DN: от 50 до 600
PN: от 6 до 16

Заказать

Характеристика

Особенности и преимущества продукции

Строительная длина по EN 558, ряд 20 (DIN 3202, K1)
С фланцевым соединением по EN 1092-2 (соответствует ГОСТ 33259-2015), рассверловка PN 10
Фланцевая арматура, монтируемая между фланцами трубопровода и как конечная арматура без контрфланца при полном рабочем давлении
Полный фланец, свободный проход
Двухсторонняя герметичность, класс А по ГОСТ 9544-2015: U-образное уплотнение в проходе гарантирует полное перекрытие потока среды в т. ч. со взвешенными частицами или примесями
Встроенный скребковый профиль для очистки запорного элемента с обеих сторон при каждом цикле открытия-закрытия
Со встроенной пресс-маслёнкой для подачи смазки непосредственно в шпиндельную гайку при обслуживании, наконечник маслёнки служит указателем положения ножа
Невыдвижной шпиндель

Материалы

Корпус, опорная пластина, давящая часть: Высокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
Запорный элемент: Нержавеющая сталь А2
Уплотнение: NBR
Шпиндель: Нерж. сталь 1.4057
Шпиндельная гайка: Латунь
Бугель: Нерж. сталь А2

Варианты исполнения

Стандартное исполнение как описано
Давление PN16 DN50..300
Под электропривод
Под пневмопривод DN 50…300
С герметичным кожухом для установки в затопляемых сооружениях

Защита от коррозии

Детали из ВЧШГ: Высококачественное эпоксидное покрытие не менее 250 мкм

Испытания и сертификация:

Выходной контроль по EN 12266

Область применения:

Колодезная установка
Установка в сооружении
Канализационные сооружения

ВСТРЕЧАЙТЕ НОВЫЙ ПРОДУКТ VAR EKOPLUS

Усиленная защита от коррозии и протечек
Минимальный крутящий момент
Дополнительная защита при транспортировке
Максимальная надежность и долговечность

ВСТРЕЧАЙТЕ НОВЫЙ ПРОДУКТ VAR EKN

Высокая энергоэффективность
Максимальная надежность и долговечность

Таблица модификаций

Артикул	Строительная длина	Уплотнение	Управление	DN	PN	Pf, фланцевое соединение	Вес, кг	Наличие
VAG-KGV-ZT-K1-NBR-HW-0050-10	K1	NBR	маховик	50	10	10	7	В наличии
VAG-KGV-ZT-K1-NBR-HW-0065-10	K1	NBR	маховик	65	10	10	8.4	В наличии
VAG-KGV-ZT-K1-NBR-HW-0080-10	K1	NBR	маховик	80	10	10	10,1	В наличии
VAG-KGV-ZT-K1-NBR-HW-0100-10	K1	NBR	маховик	100	10	10	12,4	В наличии
VAG-KGV-ZT-K1-NBR-HW-0125-10	K1	NBR	маховик	125	10	10	18,0	В наличии
VAG-KGV-ZT-K1-NBR-HW-0150-10	K1	NBR	маховик	150	10	10	22,4	В наличии
VAG-KGV-ZT-K1-NBR-HW-0200-10	K1	NBR	маховик	200	10	10	34,0	В наличии
VAG-KGV-ZT-K1-NBR-HW-0250-10	K1	NBR	маховик	250	10	10	53,0	В наличии
VAG-KGV-ZT-K1-NBR-HW-0300-10	K1	NBR	маховик	300	10	10	71,0	В наличии
VAG-KGV-ZT-K1-NBR-HW-0050-16	K1	NBR	маховик	50	16	16	7	В наличии
VAG-KGV-ZT-K1-NBR-HW-0065-16	K1	NBR	маховик	65	16	16	8.4	В наличии
VAG-KGV-ZT-K1-NBR-HW-0080-16	K1	NBR	маховик	80	16	16	10,1	В наличии
VAG-KGV-ZT-K1-NBR-HW-0100-16	K1	NBR	маховик	100	16	16	12,4	В наличии
VAG-KGV-ZT-K1-NBR-HW-0125-16	K1	NBR	маховик	125	16	16	18,0	В наличии
VAG-KGV-ZT-K1-NBR-HW-0150-16	K1	NBR	маховик	150	16	16	22,4	В наличии
VAG-KGV-ZT-K1-NBR-HW-0200-16	K1	NBR	маховик	200	16	16	34,0	В наличии
VAG-KGV-ZT-K1-NBR-HW-0250-16	K1	NBR	маховик	250	16	16	53,0	В наличии
VAG-KGV-ZT-K1-NBR-HW-0300-16	K1	NBR	маховик	300	16	16	71,0	В наличии
VAG-KGV-ZT-K1-NBR-HW-0350-8	K1	NBR	маховик	350	8	10	115,0	В наличии
VAG-KGV-ZT-K1-NBR-HW-0400-8	K1	NBR	маховик	400	8	10	173,0	В наличии
VAG-KGV-ZT-K1-NBR-HW-0500-6	K1	NBR	маховик	500	6	10	283,0	В наличии
VAG-KGV-ZT-K1-NBR-HW-0600-6	K1	NBR	маховик	600	6	10	354,0	В наличии
