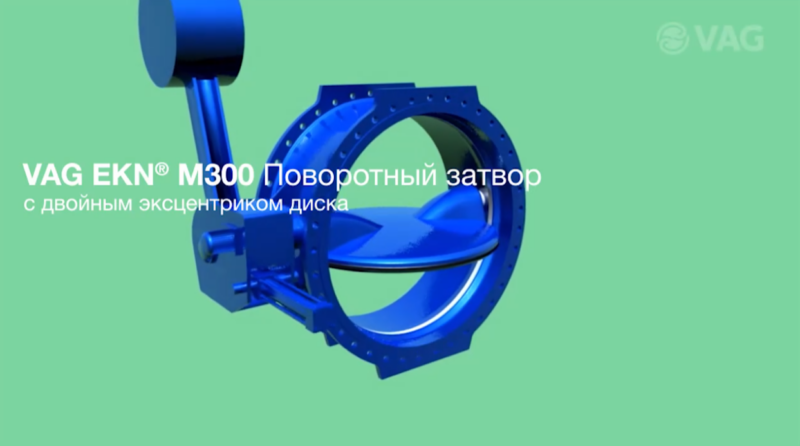

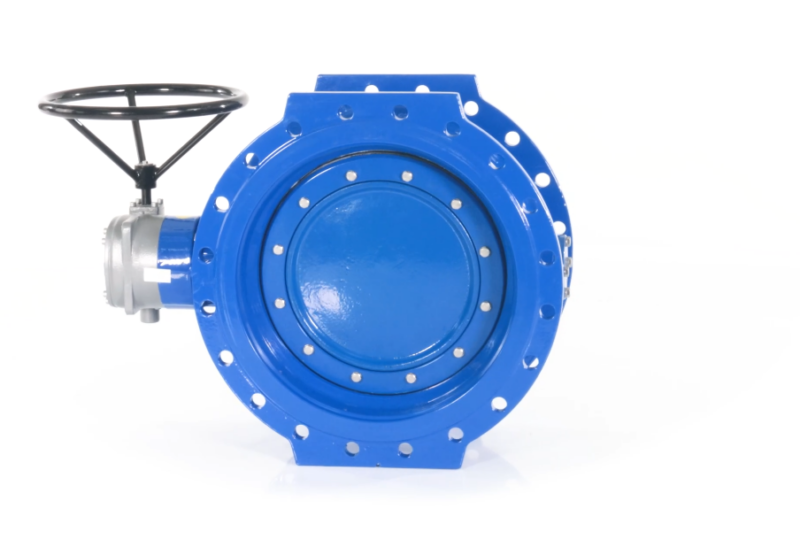

Затвор поворотный с двойным эксцентриситетом VAG EKN

Особенности и преимущества продукции

• Мягкое уплотнение по EN 593
• Двухсторонняя герметичность, класс А по ГОСТ 9544-2015
• Строительная длина по EN 558, ряд 14 (DIN 3202, F4)
• С фланцевым соединением по EN 1092-2 (соответствует ГОСТ 33259-2015)
• Двухэксцентриковый диск затвора в не требующей обслуживания втулке
• Опора в корпусе, защищена от коррозии двойным О-кольцевым уплотнением и закрытой опорой диска затвора
• Износо- и коррозионностойкое, защищенное от смещения седло в корпусе
• Замена профильного уплотнения без демонтажа диска затвора
• Автоматическая система уплотнения с зажатым и поддерживаемым давлением профильным уплотнением
• Вакуумная герметичность до 1 торр
• С самотормозящимся, полностью закрытым, не требующим тех. обслуживания червячным редуктором с мех.указателем положения

Материалы

• Корпус: ВЧШГ EN-GJS‑400-15 (GGG‑40)
• Диск: ВЧШГ EN-GJS‑400-15 (GGG‑40)
• Уплотнение диска: EPDM
• О-кольца: EPDM
• Вал затвора: Нержавеющая сталь 1.4021
• Седло в корпусе: Высоколегированная хром-никелевая наплавка

Защита от коррозии

• Детали из ВЧШГ: Внутри и снаружи порошковое эпоксидное покрытие 250 мкм

Варианты исполнения

• Стандартное исполнение как описано
• С электроприводом
• С маховиком
• С пневмоприводом
• С гидроприводом
• Подходит для воздуха
• Специальные покрытия и материалы по заказу

Рабочие параметры

Максимальная скорость течения через полностью открытую арматуру:

• PN 25: 5 м/с
• PN 16: 4 м/с
• PN 10: 3 м/с

Испытания и сертификация:

• Выходной контроль по EN 12266
• Испытано и зарегистрировано DVGW
• Эластомеры одобрены по W 270
• Испытано и зарегистрировано WRAS

Область применения:

• Колодезная установка
• Установка в сооружении
• Для бесколодезной установки
