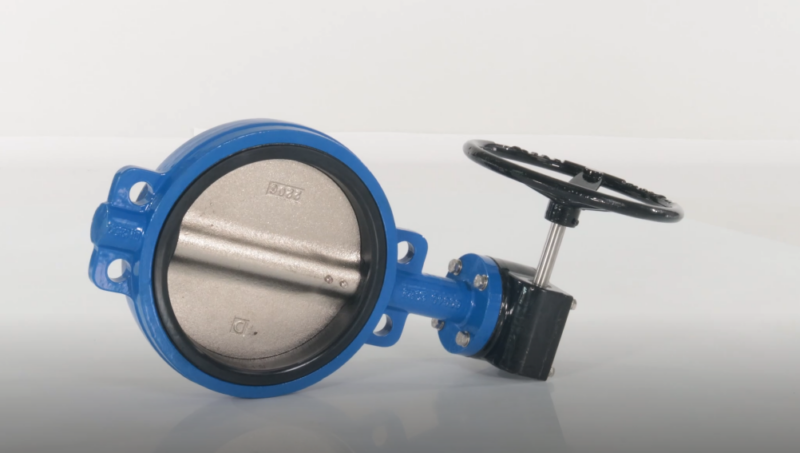

Затвор поворотный межфланцевый VAG CEREX B-W
В наличии
- Производитель: VAG
- Материал: Высокопрочный чугун ВЧ-40 (GGG-40)
- Гарантия: 10 лет
- DN: от 50 до 1600
- PN: от 10 до 16
Характеристика
Особенности и преимущества продукции
- Мягкое уплотнение по EN 593
- Двухсторонняя герметичность, класс А по ГОСТ 9544-2015
- Строительная длина по EN 558, ряд 20 (DIN 3202, K1)
- Для монтажа между фланцами с соединением по EN 1092-2
- Разрезной вал с тремя опорными втулками
- Затвор с центричным диском
- Стабильное герметичное седло
- Заменяемая гуммированная манжета служит уплотнением между затвором и фланцами трубопровода
- Пылевлагозащита редуктора по стандарту IP67
Материалы
- Корпус: ВЧШГ EN-GJS‑400-15 (GGG‑40)
- Диск: Нержавеющая сталь А4 (316)
- Манжета, уплотнения: EPDM
- Вал: Нержавеющая сталь SS420
Защита от коррозии
- Детали из ВЧШГ: Внутри и снаружи порошковое эпоксидное покрытие 250 мкм
Варианты исполнения
- Стандартное исполнение как описано
- С редуктором и маховиком DN 250…600 (стандартно), DN 50…200 (по запросу)
- С уплотнением и манжетой из NBR
- С диском из ВЧШГ EN-GJS‑400-15 (GGG‑40) с эпоксидным покрытием
- Под электропривод
- Большие диаметры по запросу
- Другие материалы диска и покрытия по запросу
Рабочие параметры
Максимальная скорость течения через полностью открытую арматуру:
- 4 м/с для PN 16
- 3 м/с для PN 10
Испытания и сертификация:
- Выходной контроль по EN 12266
Область применения:
- Колодезная установка
- Установка в сооружении
Таблица модификаций
| Артикул | Строительная длина | Уплотнение | Управление | DN | PN | Вес, кг | Наличие |
| VAG-BV-CBW-K1-ESS-L-0050-16 | K1 | EPDM | ручка | 50 | 16 | 3,0 |  В наличии |
| VAG-BV-CBW-K1-ESS-L-0065-16 | K1 | EPDM | ручка | 65 | 16 | 3,4 | В наличии |
| VAG-BV-CBW-K1-ESS-L-0080-16 | K1 | EPDM | ручка | 80 | 16 | 4,6 | В наличии |
| VAG-BV-CBW-K1-ESS-L-0100-16 | K1 | EPDM | ручка | 100 | 16 | 6,8 | В наличии |
| VAG-BV-CBW-K1-ESS-L-0125-16 | K1 | EPDM | ручка | 125 | 16 | 9,4 | В наличии |
| VAG-BV-CBW-K1-ESS-L-0150-16 | K1 | EPDM | ручка | 150 | 16 | 11,0 | В наличии |
| VAG-BV-CBW-K1-ESS-L-0200-16 | K1 | EPDM | ручка | 200 | 16 | 16,5 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0250-16 | K1 | EPDM | редуктор с маховиком | 250 | 16 | 24,0 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0300-16 | K1 | EPDM | редуктор с маховиком | 300 | 16 | 36,0 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0350-16 | K1 | EPDM | редуктор с маховиком | 350 | 16 | 63,5 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0400-16 | K1 | EPDM | редуктор с маховиком | 400 | 16 | 108 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0450-16 | K1 | EPDM | редуктор с маховиком | 450 | 16 | 136,5 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0500-16 | K1 | EPDM | редуктор с маховиком | 500 | 16 | 190 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0600-16 | K1 | EPDM | редуктор с маховиком | 600 | 16 | 290 | В наличии |
| VAG-BV-CBW-K1-ESS-L-0200-10 | K1 | EPDM | ручка | 200 | 10 | 16,5 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0250-10 | K1 | EPDM | редуктор с маховиком | 250 | 10 | 24 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0300-10 | K1 | EPDM | редуктор с маховиком | 300 | 10 | 36 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0350-10 | K1 | EPDM | редуктор с маховиком | 350 | 10 | 635 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0400-10 | K1 | EPDM | редуктор с маховиком | 400 | 10 | 108 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0450-10 | K1 | EPDM | редуктор с маховиком | 450 | 10 | 136,5 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0500-10 | K1 | EPDM | редуктор с маховиком | 500 | 10 | 190 | В наличии |
| VAG-BV-CBW-K1-ESS-GBH-0600-10 | K1 | EPDM | редуктор с маховиком | 600 | 10 | 290 | В наличии |
Документы
VAG CEREX B-W Поворотный затвор
346 КБ
VAG CEREX B-W Поворотный затвор под электропривод
254 КБ
VAG CEREX B-W поворотный затвор с приводом HELI DN 50-600
217 Кб
BIM Семейство VAR Поворотный затвор CEREX B-W
784 Кб
3D Модели VAR CEREX B-W под электропривод DN 50...600
5 Мб
3D Модели VAR CEREX B-W с ручным управлением DN 50...600
9 Мб
2D Чертежи VAR CEREX B-W под электропривод DN 50...600
844 Кб
2D Чертежи VAR CEREX B-W с ручным управлением DN 50...600
2 Мб
