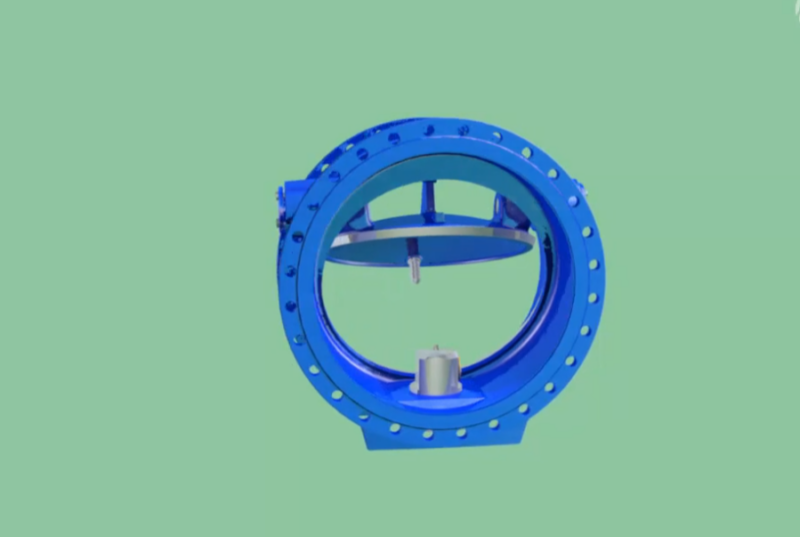

Клапан обратный VAG SKR с наклонным седлом

Особенности и преимущества продукции

• Металлическое уплотнение по EN 16767
• Строительная длина по EN 558, ряд 14 (DIN 3202, F4)
• С фланцевым соединением по EN 1092-2 (соответствует ГОСТ 33259-2015)
• Компактная конструкция
• Сокращение времени закрытия на ≈30% в связи с меньшим путём подъёма диска затвора с наклонным седлом
• Коррозионно- и износостойкое герметичное седло
• Нет подвижных частей вне арматуры
• Снижает потерю давления посредством свободно вибрирующего диска затвора

Материалы

• Корпус: ВЧШГ EN-GJS 400-15 (GGG 40)
• Диск обратного клапана: ВЧШГ EN-GJS 400-15 (GGG 40)
• Вал обратного клапана: Нержавеющая сталь 1.4021
• Опора вала: Бесцинковая бронза
• Седло в корпусе: Высоколегированная хром-никелевая наплавка

Варианты исполнения:

• Стандартное исполнение как описано
• Большие диаметры по запросу
• Специальное исполнение по заказу
• С внутренним демпфером
• С крышкой (под установку внутреннего демпфера)
• С механическим указателем положения
• С выключателем
• С внутренним гуммированием
• Подходит для морской воды

Защита от коррозии:

• Внутри и снаружи порошковое эпоксидное покрытие 250 мкм

Рабочие параметры:

• Эксплуатационные ограничения варианта с демпфером:

– DN 200-800: макс. давление 16 бар

– DN 900: макс. давление 10 бар

– DN 1000: макс. давление 6 бар

– DN 1200: макс. давление 4 бар

• Минимальная скорость течения среды > 1,6 м/с
• Мин. расстояние после насоса с:

– горизонтальным валом: 3 x DN

– вертикальным валом: 5 x DN

Испытания и сертификация:

• Выходной контроль по EN 12266 ч. 1

Область применения:

• Колодезная установка
• Установка в сооружении
